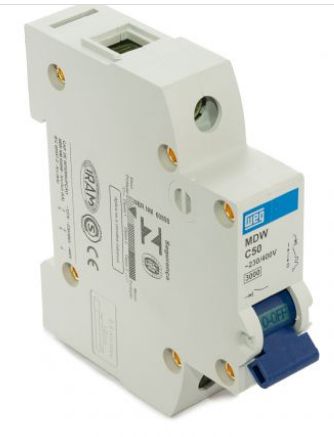

MINI DISJUNTOR UNIPOLAR MDW-C50 WEG

Os disjuntores são dispositivos que fazem o seccionamento e proteção de equipamentos contra curtos circuitos e sobrecargas de longa duração. A linha de minidisjuntores MDW foi desenvolvida para aplicações em circuitos de baixa tensão, estes dispositivos possuem o mecanismo de disparo livre, onde o disparo independe da posição da manopla e indicação do estado do disjuntor.

Desenvolvidos para proteção de instalações elétricas contra sobrecarga e curto-circuito. Possui correntes de 2 a 125 A (MDW) e 6 a 63 A (MDWH) e se encontram nas versões monopolar, bipolar, tripolar ou tetrapolar.

Resumo das características técnicas
Curva de disparo C
Corrente nominal 50A
Número de polos 1 Polo
Tensão de emprego 440Vca/250Vcc
Frequência 50/60 Hz

Segurança

Os minidisjuntores MDW e MDWH atendem as curvas características de disparo B e C, conforme a norma NBR NM 60898 e NBR IEC 60947-2.

Flexibilidade
A linha conta ainda com bloco de contatos auxiliares, barramento de distribuição monopolar, bipolar e tripolar, e trava cadeado como acessórios, conforme exigência da norma NR 10. Possui também mecanismo de disparo livre, onde o disparo independe da posição da manopla, e indicação do estado do disjuntor.

Curvas de Disparo
Curva B

O minidisjuntor de curva B tem como principal característica o disparo instantâneo para correntes entre 3 a 5 vezes a corrente nominal. Sendo assim, são aplicados principalmente na proteção de circuitos com características resistivas ou com grandes distâncias de cabos envolvidas, como lâmpadas incandescentes, chuveiros e aquecedores elétricos.

Curva C

O minidisjuntor de curva C tem como principal característica o disparo instantâneo para correntes entre 5 a 10 vezes a corrente nominal. Por isso, são aplicados na proteção de circuitos com instalação de cargas indutivas, como lâmpadas fluorescentes, geladeiras e máquinas de lavar, por exemplo.
